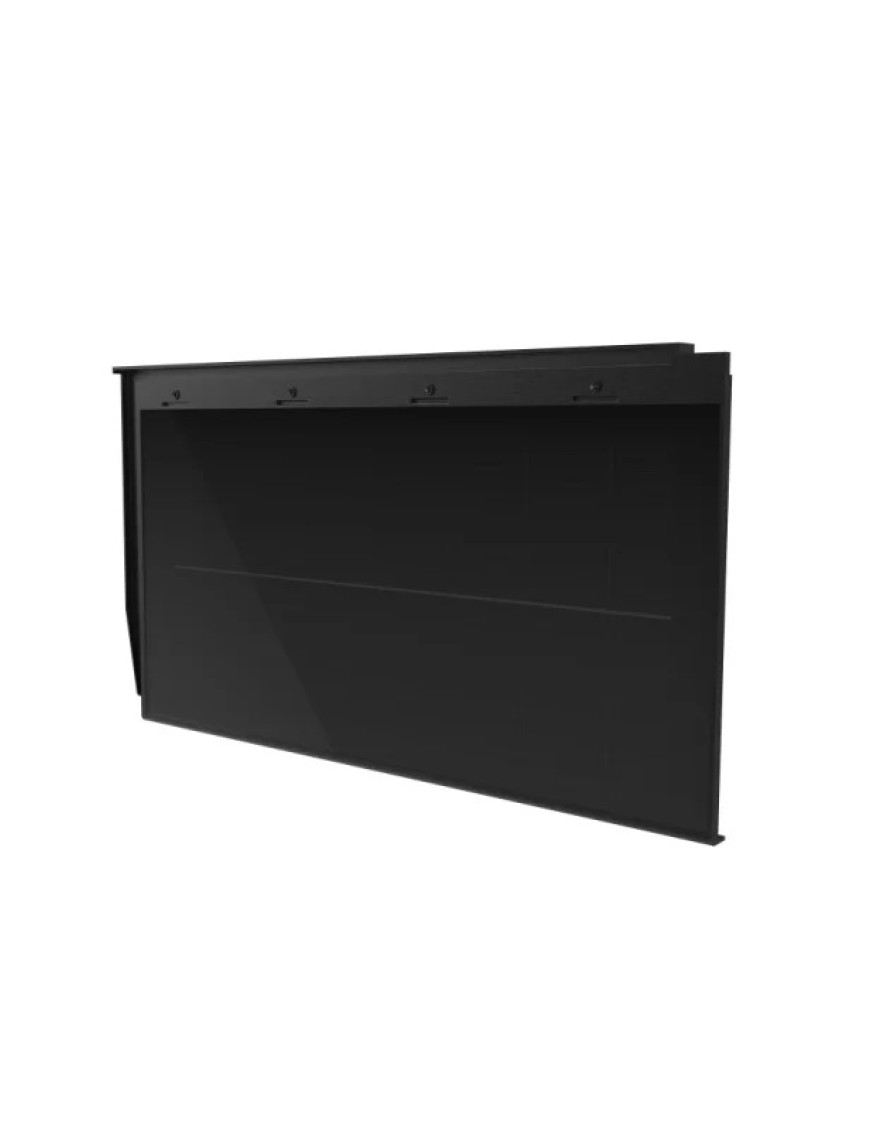

Фотоволтаична покривна керемида SolarFam EnerTile 68W Full Black

Фотоволтаична покривна керемида SolarFam EnerTile 68W Full Black

SolarFam EnerTile 68W е интегриран фотоволтаичен покривен модул от типа BIPV (Building Integrated Photovoltaics), който съчетава архитектурна визия и производство на електроенергия. Той е разработен за изграждане на покривни повърхности, при които фотоволтаичната система е част от самата конструкция на покрива.

Основни характеристики

• Технология BIPV – фотоволтаичният модул се интегрира директно в равнината на покрива.

• Номинална мощност: 68 W за всяка активна керемида.

• Интегриран монтаж – не изисква допълнителна носеща конструкция с видими релси и масивни външни монтажни рамки.

• Компактен формат – позволява гъвкаво разпределение на фотоволтаичните модули по покривната повърхност.

• Изцяло черна повърхност – осигурява изчистен и равномерен външен вид.

• HPBC технология – клетките използват Hybrid Passivated Back Contact, без характерните предни метални шини на традиционните фотоволтаични модули.

Приложение

SolarFam EnerTile 68W е подходящ за:

• Ново строителство.

• Архитектурни проекти с интегрирани фотоволтаични решения.

• Цялостно обновяване на покриви.

• Покривни повърхности с прозорци, комини, капандури и други конструктивни елементи.

Архитектура и функционалност

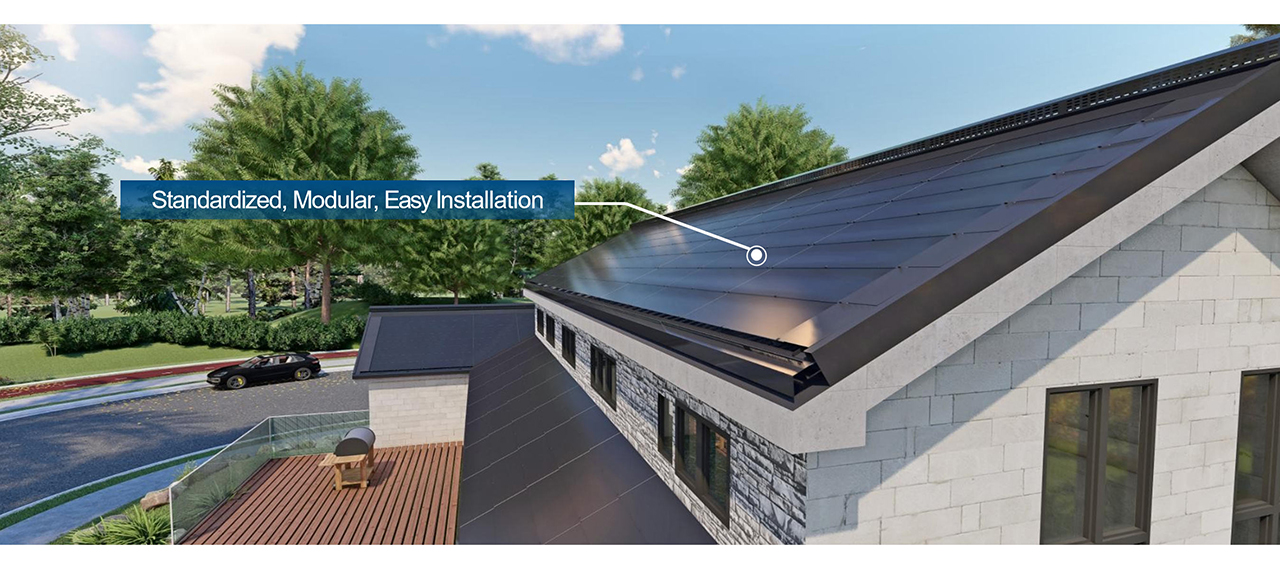

Благодарение на компактния формат активните керемиди могат да се разполагат гъвкаво около различни покривни елементи. Интегрирането в равнината на покрива позволява фотоволтаичната система да се превърне в част от архитектурния облик на сградата, без характерния вид на стандартните панели, монтирани върху външни конструкции.

Основни предимства

• 68 W номинална мощност от една активна покривна керемида.
• Интегрирано BIPV решение за производство на енергия директно от покрива.
• Елегантен Full Black дизайн с равномерна черна повърхност.
• Високоефективни монокристални клетки с HPBC технология.
• Компактен размер за гъвкаво проектиране на активната покривна площ.
• Възможност за изграждане на системи с необходимия брой активни керемиди.
• Подходяща за покриви със сложна геометрия и ограничена свободна площ.
• По-добра архитектурна интеграция в сравнение със стандартни надпокривни панели.
• Двойно остъклена конструкция за механична защита на соларните клетки.
• Нисковолтов изход от отделната керемида за безопасно системно проектиране.
• Съвместима със серийно изграждане на фотоволтаични стрингове.
• Подходяща за жилищни, обществени, туристически и търговски сгради.

Покрив и фотоволтаична система в едно решение

SolarFam EnerTile е създадена за проекти, в които архитектурният облик на сградата и производството на възобновяема енергия са еднакво важни. Активните фотоволтаични керемиди се интегрират в покривната композиция и могат да се съчетават със съвместими пасивни покривни елементи.

• Интегриран дизайн – фотоволтаичните керемиди са част от покривната повърхност.

• Модулна система – инсталираната мощност се съобразява с наличната площ и потреблението на сградата.

• Индивидуално проектиране – необходимият брой активни керемиди се определя според конкретния покрив и проектните изисквания.

HPBC технология и Full Black дизайн

HPBC (Hybrid Passivated Back Contact) е технология, при която основните електрически контакти са разположени от задната страна на клетките. Това премахва видимите предни проводници и създава по-равномерна, изчистена повърхност.

• Задноконтактна технология – електрическите контакти са разположени върху задната страна на клетките.

• Изчистена визия – липсват характерните предни метални шини на традиционните фотоволтаични модули.

• По-добро използване на предната повърхност – по-голяма част от нея остава свободна за приемане на слънчева светлина.

• Full Black дизайн – модерна визия, подходяща за архитектурно интегрирани соларни покриви.

Гъвкаво проектиране на соларния покрив

Компактният формат на активните керемиди позволява по-прецизно използване на наличната покривна площ. Разположението може да бъде съобразено с комини, покривни прозорци, вентилационни отвори, капандури и други архитектурни особености.

При проектирането на системата трябва да се вземат предвид:

• Ориентацията и наклонът на покрива.

• Местата с потенциално засенчване.

• Разпределението на активните фотоволтаични керемиди.

• Електрическата конфигурация на системата.

• Допустимите параметри на избрания инвертор.

Необходимата инсталирана мощност и конфигурацията на системата се определят чрез индивидуално фотоволтаично и строително проектиране.

Основни технически характеристики

Електрически параметри

Соларни клетки и конструкция

Условия за монтаж и проектиране

Фотоволтаичната покривна система трябва да бъде проектирана едновременно като електрическа инсталация и като част от ограждащата конструкция на сградата. Необходимо е да се предвидят правилно покривното отводняване, вентилацията, хидроизолацията, обшивките, фиксирането и кабелните трасета.

Броят на последователно свързаните керемиди трябва да бъде изчислен според MPPT диапазона и максималното допустимо DC напрежение на избрания инвертор. При изчисляване на максималното напрежение трябва да се отчете повишаването на Voc при ниски температури.

Не трябва да се стъпва върху активната стъклена повърхност, да се пробива корпусът или да се прекъсват и модифицират фабричните кабели и конектори. Повредена, напукана или деформирана керемида не трябва да се включва към фотоволтаичен стринг.

Подходящи приложения

• Ново жилищно строителство.
• Цялостна реконструкция и подмяна на покриви.
• Еднофамилни и многофамилни жилищни сгради.
• Хотели, къщи за гости и туристически комплекси.
• Офисни и административни сгради.
• Търговски и обществени обекти.
• Архитектурни проекти с високи изисквания към външния вид.
• Покриви със сложна геометрия или множество прекъсвания.
• Мрежови и хибридни фотоволтаични системи.
