Гъвкав фотоволтаичен монокристален панел 200W

Гъвкав соларен панел SOLARFAM 200 W – CPC Semi-Flexible – SZ-200-MC

SOLARFAM SZ-200-MC е лек полугъвкав монокристален фотоволтаичен панел с номинална мощност 200 W, размери 1290 × 790 × 2 mm и тегло приблизително 4.2 kg. Предназначен е за мобилни, автономни и морски соларни системи, при които ниското тегло, тънкият профил и възможността за монтаж върху леко извити повърхности са от съществено значение.

Основни характеристики и предимства

• Номинална мощност: 200 W.

• Монокристални половин клетки: приблизителен размер 182 × 91 mm.

• Клетъчна конфигурация: 13 × 4.

• CPC композитно покритие: осигурява висока светлопропускливост, защита на клетките и устойчивост на атмосферни въздействия.

• Конструкция на модула: CPC / EVA / защитен заден слой.

• Лека конструкция: без традиционна алуминиева рамка и тежко закалено стъкло.

• Минимална дебелина: само 2 mm.

• Тегло: приблизително 4.2 kg.

• Разклонителна кутия: степен на защита най-малко IP67.

• Байпасен диод: вграден в панела.

• Соларни кабели: два кабела с дължина приблизително 900 mm и сечение 2.5 mm².

• Конектори: стандартни MC4 или съвместими конектори.

Подходящи приложения

Панелът е подходящ за различни мобилни и автономни фотоволтаични системи, включително:

• Каравани и кемпери.

• Лодки и яхти.

• Автомобили и микробуси.

• Ремаркета и мобилни работилници.

• Покривни кутии.

• Градински постройки.

• Други конструкции с ограничено пространство и допустимо натоварване.

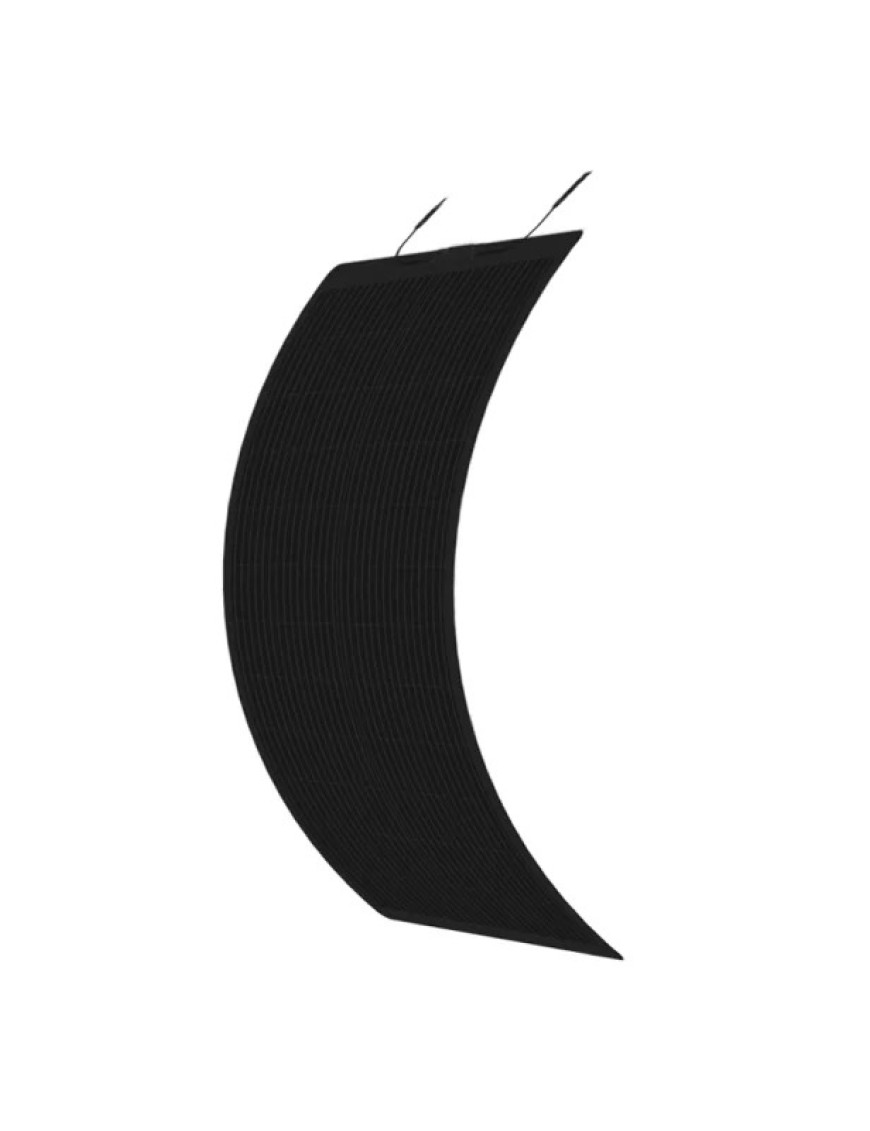

Полугъвкава конструкция и монтаж

Тънкият профил позволява дискретно монтиране върху покриви на каравани, кемпери, лодки и други мобилни конструкции.

Панелът е полугъвкав, но не е сгъваем. Може да следва плавната извивка на монтажната повърхност, но не трябва да бъде рязко прегъван, усукван или навиван на руло.

Електрически характеристики

• Напрежение при максимална мощност (Vmp): 30.16 V.

• Ток при максимална мощност (Imp): 6.64 A.

• Напрежение на празен ход (Voc): 35.36 V.

• Ток на късо съединение (Isc): 7.03 A.

Свързване към акумулаторни системи

Поради работното си напрежение от 30.16 V, SOLARFAM SZ-200-MC е особено подходящ за зареждане на 24 V акумулаторни системи чрез правилно подбран MPPT соларен контролер.

Може да се използва и с 12 V акумулаторна система, когато MPPT контролерът преобразува по-високото входно PV напрежение до необходимото зарядно напрежение на батерията.

При използване на PWM контролер с 12 V система е възможна значителна загуба на наличната мощност, тъй като панелът няма да работи в оптималната си точка на максимална мощност.

Важно:

• Не свързвайте панела директно към акумулаторна батерия.

• Използвайте подходящ соларен контролер за зареждане.

• При свързване към преносима електроцентрала, MPPT контролер, соларен инвертор или друг PV вход проверете допустимото входно напрежение, максималния ток, мощността, поляритета и типа на конекторите.

Забележка за продуктовата версия

За модела SOLARFAM SZ-200-MC се срещат различни продуктови редакции. Посочените характеристики се отнасят за версията с размери 1290 × 790 × 2 mm, напрежение при максимална мощност 30.16 V и напрежение на празен ход 35.36 V.

Основни предимства

• 200 W номинална мощност.
• Монокристални соларни клетки.
• Половин клетки с размер приблизително 182 × 91 mm.
• Полугъвкава конструкция.
• CPC защитно покритие.
• CPC / EVA / защитен заден слой.
• Дебелина само 2 mm.
• Тегло приблизително 4.2 kg.
• Размери 1290 × 790 mm.
• Работно напрежение Vmp 30.16 V.
• Работен ток Imp 6.64 A.
• Напрежение на празен ход Voc 35.36 V.
• Ток на късо съединение Isc 7.03 A.
• Максимално системно напрежение 200 V DC.
• Положителен толеранс на мощността от 0 до +3%.
• MC4 / MC4-съвместими конектори.
• Кабели 900 mm / 2.5 mm².
• Разклонителна кутия ≥IP67.
• Интегриран байпасен диод.
• Работна температура от −20°C до +65°C.
• Подходящ за 12 V система чрез MPPT контролер.
• Подходящ за 24 V акумулаторна система.
• Подходящ за каравани, кемпери, лодки и яхти.
• Лесен транспорт и монтаж.
• Без тежко стъкло и традиционна алуминиева рамка.

Подходящи приложения

• Каравани и кемпери.
• Къмпинг автомобили и микробуси.
• Лодки, яхти и катери.
• Мобилни работилници и сервизни автомобили.
• Ремаркета и специализирани превозни средства.
• Покривни кутии и леко извити покриви.
• Автономно захранване на градински постройки.
• Малки off-grid фотоволтаични системи.
• Зареждане на 12 V батерия чрез MPPT контролер.
• Зареждане на 24 V акумулаторна система.
• Преносими електроцентрали със съвместим PV вход.
• Автономно осветление и видеонаблюдение.
• Телекомуникационно и измервателно оборудване.
• Поддържащо зареждане на батерии при паркирани превозни средства.

Технически характеристики

Забележка за ефективността: ориентировъчната модулна ефективност от приблизително 19.6% е изчислена на база номинална мощност 200 W и външна площ приблизително 1.019 m².

Това е математическо изчисление и не замества декларирана лабораторна стойност от производителя.

Забележка за мощността: номиналните 200 W се измерват при стандартни лабораторни условия – слънчево излъчване 1000 W/m², спектър AM 1.5 и температура на соларните клетки 25°C.

Реалната произведена мощност зависи от слънчевото греене, температурата, ориентацията, наклона, засенчването, замърсяването, кабелните загуби и ефективността на използвания соларен контролер.

При висока температура напрежението и максималната мощност на фотоволтаичния панел обикновено намаляват.

Осигуряването на въздушна междина зад панела може да подобри охлаждането, произведената енергия и дългосрочната надеждност.

Свързване към 12 V акумулаторна система

Панелът може да се използва за зареждане на 12 V оловна, AGM, GEL или литиева батерия чрез подходящ MPPT соларен контролер.

MPPT контролерът преобразува работното напрежение на панела от приблизително 30.16 V към необходимото зарядно напрежение на 12 V батерията.

При номинална мощност 200 W максималният заряден ток към 12 V батерия може ориентировъчно да достигне приблизително 14–17 A според зарядното напрежение и ефективността на контролера.

За една 200 W соларна система с 12 V батерия обикновено се препоръчва MPPT контролер с номинален заряден ток най-малко 20 A.

Контролерът трябва да поддържа:

• PV напрежение над 35.36 V с необходимия температурен резерв;
• PV входен ток над 7.03 A с необходимия проектен резерв;
• минимум 200 W входна PV мощност при 12 V система;
• правилен заряден профил за използваната батерия;
• защита от обратна полярност и прекомерен ток.

PWM контролер може да работи само ако техническите му характеристики го позволяват, но при 12 V батерия ще бъде загубена значителна част от потенциалната мощност на панела.

Свързване към 24 V акумулаторна система

Работното напрежение Vmp 30.16 V позволява използване на панела при 24 V акумулаторна система чрез съвместим соларен контролер.

За най-добра ефективност и по-надеждна работа при променящи се температура и осветеност се препоръчва MPPT контролер.

При 200 W соларна мощност зарядният ток към 24 V батерия обикновено е приблизително 7–8 A според зарядното напрежение и ефективността на контролера.

За една батерия 24 V и един панел обикновено е подходящ MPPT контролер с номинален заряден ток поне 10 A, като по-голям контролер осигурява допълнителен резерв.

Трябва да бъде проверено дали минималното MPPT напрежение на контролера позволява надеждно зареждане на 24 V батерия, включително при висока температура на панела.

Свързване на няколко панела

Няколко еднакви панела SZ-200-MC могат да бъдат свързани последователно или паралелно, когато соларният контролер, кабелите, конекторите и защитите са оразмерени за получените напрежение и ток.

Посочените стойности са номинални при стандартни изпитвателни условия. Напрежението на празен ход се увеличава при ниска температура.

Максималният брой последователно свързани панели трябва да бъде изчислен според най-ниската очаквана температура и максималното входно PV напрежение на контролера.

Максималното системно напрежение на панела е 200 V DC, но по-ниската допустима стойност на контролера, инвертора, прекъсвача или друг системен компонент винаги има предимство.

При паралелно свързване трябва да бъдат проверени максималният входен ток на контролера, сечението на кабелите, допустимият ток на конекторите и необходимостта от стрингови предпазители.

Разлика между продуктовите редакции

За модела SZ-200-MC се срещат различни технически редакции с еднакво или сходно търговско означение.

Разликите показват, че под означението SZ-200-MC могат да се предлагат панели с различна клетъчна конфигурация и номинален напреженов клас.

Преди свързване трябва задължително да бъдат проверени фабричният етикет на панела, приложената техническа спецификация и реално измереното напрежение на празен ход.

Настройките на контролера и серийно-паралелната конфигурация трябва да бъдат изчислени според данните на конкретно доставения панел, а не само според търговското му наименование.

Указания за монтаж

• Монтажната повърхност трябва да бъде чиста, гладка, стабилна и обезмаслена.
• Панелът трябва да бъде поддържан равномерно по цялата си площ.
• Не трябва да има остри ръбове или точкови опори под клетките.
• Панелът е полугъвкав, а не сгъваем.
• Не трябва да бъде навиван на руло.
• Не трябва да бъде рязко прегъван или усукван.
• Не трябва да се огъва в зоната на разклонителната кутия.
• Не трябва да се стъпва или сяда върху панела.
• Не трябва да се поставят тежки предмети върху активната площ.
• Кабелите и разклонителната кутия не трябва да бъдат под механично напрежение.
• Панелът не трябва да се повдига или пренася чрез кабелите.
• Поляритетът трябва да бъде проверен преди свързване.
• MC4 конекторите трябва да бъдат напълно заключени.
• Не трябва да се комбинират механично несъвместими конектори.
• Кабелите трябва да бъдат защитени от остри ръбове, триене и висока температура.
• Монтажното лепило трябва да бъде съвместимо с CPC слоя и основата.
• Трябва да бъдат спазени указанията на производителя на лепилото.
• Препоръчва се вентилирана междина, когато конструкцията го позволява.
• Монтажът трябва да позволява свободно оттичане на дъждовната вода.
• Не се допуска постоянно пот
